Utilisation de fusion 360

*Note: Ce guide d’utilisation ne couvre que les bases du logiciel, mais des formations sont disponibles en ligne (youtube) ou à l’OptoFab afin de créer des objets plus complexes/This guide covers basic concepts of this software but additional training are available at the OptofFab or online on youtube if you wish to create more complex objects.*

1. Utiliser le cube en haut à droite pour naviguer sur les différents plans de l’objet/Use the cube in the top right corner to change the angle of the object
2. Créer un sketch pour travailler en 2D (il est aussi possible d’ajouter une forme 3D directement avec le menu "create")/Create a sketch to work in 2D (it is also possible to add 3D shapes directly by using the "create" menu)
3.
4. Ajouter la forme désirée à l’aide du menu "create"/Add shape with "create" menu
5.
6. Lorsque la forme est complétée, appuyer "finish sketch"/Once the shape is done, click "finish sketch"
7.

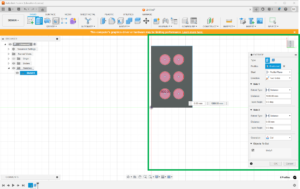

8. Si l’on souhaite ajouter des trous, ajouter une forme qui sera plus tard extrudée dans la direction opposée. Si l’on veut en ajouter plusieurs, utiliser les options de patterns/If holes need to be added, add a shape that will later be extruded. If multiple holes need to be added, use the pattern options.
9.
10. Utiliser les flèches ou entrer manuellement les paramètres désirés afin de reproduire la forme et appuyer OK/Use arrows or manually enter desired parameters and click OK
11.
12. Appuyer "finish sketch" lorsque le design 2D est complet, sélectionner les formes à extruder et appuyer "extrude". Entrer les paramètres désirés et appuyer "OK"/ Click "finish sketch" upon completing 2D design, select shapes to extrude and click "extrude". Enter desired parameters and click "OK".
13.
14. Retourner dans le sketch, sélectionner les trous, appuyer "extrude" et choisir l’option "cut". Appuyer "OK"/Go back to sketch, select the holes, click "extrude" and choose the "cut" option to create holes. Click "OK".
15.
    1. Ajouter des sketchs additionnels au besoin et répéter ces opérations afin de créer l’objet désiré. Se référer au guide d’utilisation de l’imprimante 3D pour exporter le fichier et procéder à l’impression/Add sketches and repeat these steps until the desired object has been created. Refer to the 3D printing guide to export the file and print.
